Divisione impianti di anodizzazione​

Sistemi automazione e movimentazione

Pacchetto software di automazione
Controllo della produzione
Settaggio dati a ogni vasca

In una linea di ossidazione anodica, l’automazione si prende cura dei movimenti del materiale fra le diverse fasi di lavorazione, compreso il carico/scarico.

L’intero sistema è controllato da un software che sovrintende il sinottico, l’impostazione delle ricette di lavorazione, il controllo della produzione.

Grazie all’automazione, è possibile impostare i dati che caratterizzano ciascuna vasca, il tipo di produzione richiesta in quel momento, il controllo della produzione stessa, la stampa dei rapporti, e la compilazione dei dati nel formato Microsoft Access.



In aggiunta al sistema di movimentazione, il pacchetto software si prende cura anche di:

  • Avvio ed arresto della linea di ossidazione
  • Carri traslatori
  • Posizione delle barre anodiche
  • Sistemi di riscaldamento e relativo controllo
  • Sistemi di dosaggio
  • Controllo di processo e gestione della produzione
  • Stazione di carico/scarico ad altezza regolabile
  • Stampa dei report di produzione

Remote control board for automatic plant

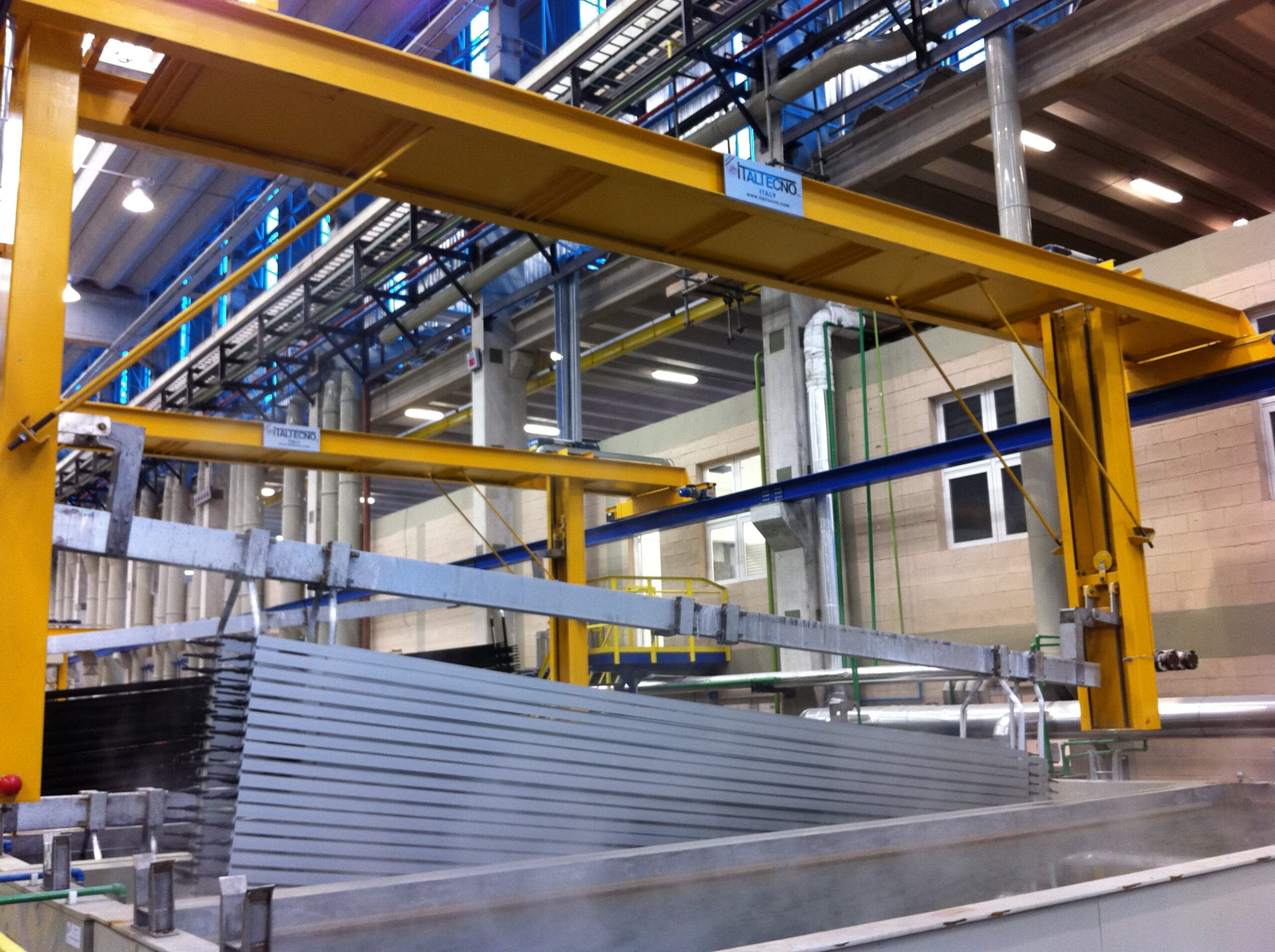

CARROPONTE AUTOMATICO

I carriponte sono utilizzati per il sollevamento e trasporto delle barre anodiche con il materiale da trattare, che è così movimentato attraverso tutte le diverse fasi di lavorazione nella linea anodica, incluse le vasche di trattamento e quelle di lavaggio, l’area di carico/scarico, la zona di decapaggio dei telai.

La struttura e le attrezzature usate nel carroponte sono state in particolare progettate per far fronte alle condizioni di difficoltà che si possono presentare durante qualsiasi processo di ossidazione. Il carro è composto da:

  • N.1 struttura portante costituita da profili d’acciaio di diverse tipologie
  • N.2 testate costruite in lamiera saldata; ciascuna è dotata di due ruote in acciaio trattato termicamente; due di queste ruote sono motrici grazie all’accoppiamento diretto con un gruppo motoriduttore
  • N.2 paranchi, con un tamburo di avvolgimento fune, motore a due velocità con freno elettromagnetico, fune ad alta resistenza, fine corsa e basamento di supporto
  • N. 2 motoriduttori di traslazione a velocità variabile grazie a variatori di frequenza (inverter); questo sistema consente avvii ed arresti graduali, in modo da evitare oscillazioni del carico
  • N.2 guide di sollevamento dei ganci della barra anodica; queste guide sono costituite da sezioni in acciaio rigidamente fissate alla struttura del carro; i ganci  sono collegati alle funi di sollevamento e scorrono all’interno delle guide su carrelli speciali
  • N.1 dispositivo per l’inclinazione dei pezzi nella direzione desiderata; il grado di inclinazione è controllato con l’ausilio di fine corsa, i quali regolano automaticamente il movimento della barra anodica.

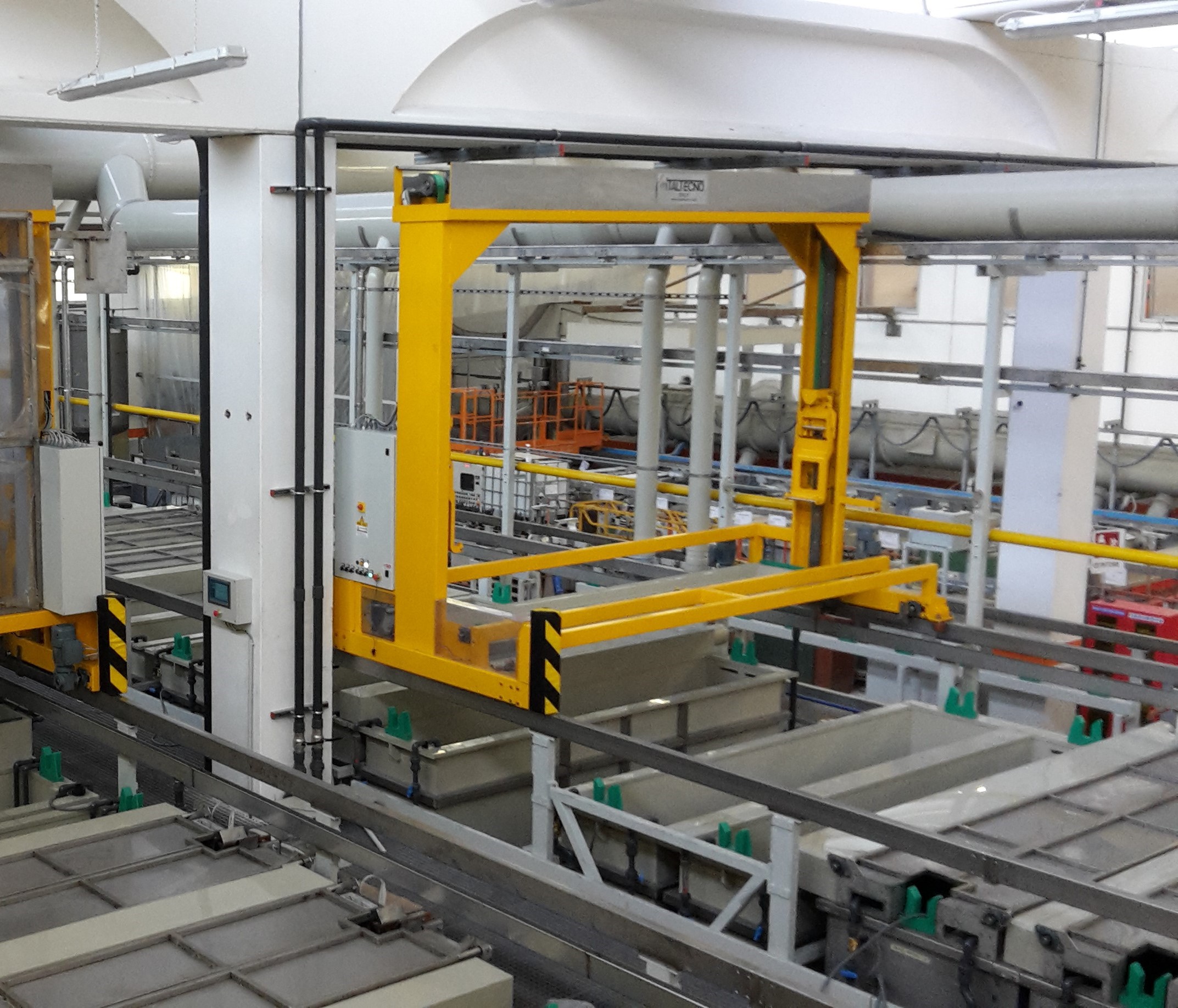

CARROPONTE CON ASPIRATORE FUMI

I carriponte possono essere provvisti di una cappa di aspirazione sulla sommità del carro stesso. Quando il carro opera su una vasca di trattamento, la cappa è collegata al sistema principale di aspirazione contribuendo così alla riduzione dell’emissione di fumi verso l’area di lavoro. Allo scopo di minimizzare l’emissione dei fumi, i carriponte possono inoltre essere provvisti di una cabinatura integrale, che convoglia i fumi verso il sistema di aspirazione, catturandoli non appena fuoriescono dal filo superiore della vasca.
